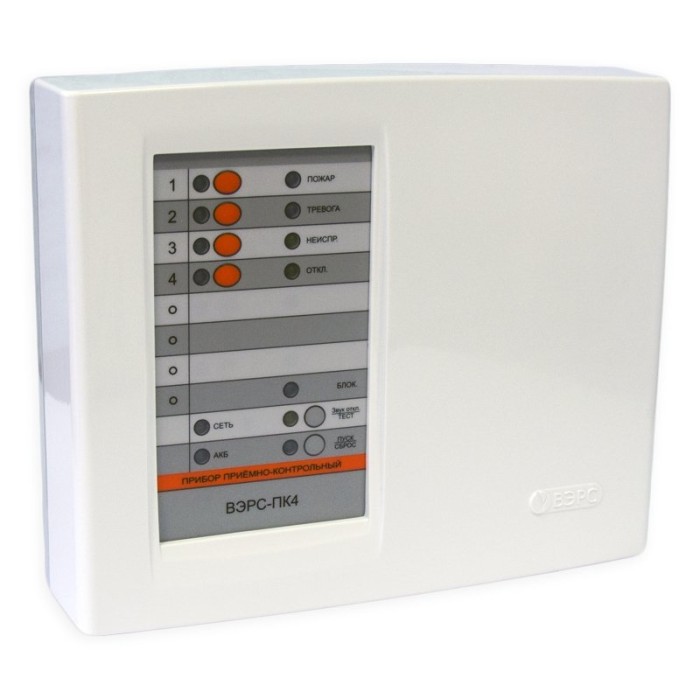

ВЭРС-ПК4 ТРИОЛАН. Прибор приемно-контрольный охранно-пожарный. ВЭРС в Орле

Описание ВЭРС-ПК4 ТРИОЛАН. Прибор приемно-контрольный охранно-пожарный. ВЭРС

ППКОП с модулем связи Ethernet/WiFi/GSM/GPRS/Bluetooth; 4 ШС (охранные, пожарные, технологические), U-шс. 17 В, I-шс. 3 мА, 3 реле ПЦН ( ̴120 В / 2 А), выходы "ОК" (сирена, лампа, табло) с I-нагр. ≤ 1 А с контролем линий оповещения, вход ТМ (до 255 ключей), U-пит. ̴135…242 В, Р-потр. 12 ВА; вход внешн. РИП 12 В, под АКБ 12 В /4,5 А*ч; 2 SIM-карты, ант.разъем SMA, приём/управление с 48 тел.номеров (24 SMS / 24 голос); конфигурирование/приём/управление через ПО "ВЭРС-LAN" или "ВЭРС-LAN Mobil" (ОС Android), IP20, t-раб. -30...+50 °С, габ.размеры 240х200х84 мм, пластик.корпус

Назначение изделия

Система удаленного мониторинга и управления предназначена для распределенного управления, мониторинга, сбора и хранения информации о состоянии системы охранно-пожарной сигнализации на базе приборов ВЭРС-ПК

Состав системы ВЭРС-LAN:
- приборы приемно-контрольные охранно-пожарные ВЭРС-ПК2/4/8/16/24 версия 3.2;
- модуль связи ВЭРС-ТРИОЛАН - плата преобразователя интерфейсов RS-485 в Ethernet/WiFi/GSM/GPRS, устанавливаемая в приемно-контрольные приборы ВЭРС-ПК, обеспечивающая подключение одного приемно-контрольного прибора в систему.
- ПО ВЭРС-LAN. Программное обеспечение для персонального компьютера, организующее автоматизированные рабочие места для наблюдения и взаимодействия с системой. ПО ВЭРС-LAN позволяет организовать два типа АРМ:
- АРМ Администратора. Для местной или удаленной настройки приборов, их алгоритмов работы, объявлений в системе;
- АРМ Оператора. Для удаленного наблюдения и управления приемно-контрольными приборами.
- ВЭРС-LAN Mobile. Приложение позволяет дистанционно со смартфона наблюдать за текущим состоянием приборов, просматривать архив событий, управлять состоянием.

Особенности

- приема и передачи текстовых и/или голосовых сообщений между прибором и пользователями по каналам связи мобильных операторов;
- обмена данными по каналам передачи данных GPRS между приборами и мобильным приложением ВЭРС-LAN Mobile, установленным на смартфоны ОС Android;
- прием и передача конфигурации между приборами и мобильным приложением, установленным на смартфоны ОС Android по каналу ближней беспроводной связи Bluetooth;
- обмена данными по каналам Ethernet и WiFi между приборами и мобильным приложением ВЭРС-LAN Mobile, установленным на смартфоны ОС Android;
- обмена данными по каналам Ethernet и Wi-Fi между приборами и ПО ВЭРС-LAN, установленным на персональные компьютеры;
- приема и передачи конфигурации по каналам Ethernet и Wi-Fi между приборами и приложением ВЭРС-LAN, установленным на персональные компьютеры.

Количество ШС: 4	Максимально допустимые токи и напряжения:
Количество разделов: 2	- на выходе "звуковой оповещатель": 12 В/500 мА (дежурный; макс. ≤ 1 А)
Способ управления режимами работы: кнопки на лицевой панели; ключ ТМ; ПО ВЭРС-LAN; приложение ВЭРС-LAN Mobile	- на выходе "световой оповещатель": 12 В/500 мА (дежурный; макс. ≤ 1 А)
Внешние интерфейсы для обмена, программирования и управления:	- на выходе "сирена": 12 В/500 мА (дежурный; макс. ≤ 1 А)
- Ethernet: Обмен данными с ПО ВЭРС-LAN и приложением ВЭРС-LAN Mobile	- выход для питания извещателей: 12В/1А
- Wi-Fi: Обмен данными с ПО ВЭРС-LAN и приложением ВЭРС-LAN Mobile	- релейного выхода: 24В/2А
- GPRS: Обмен данными с ПО ВЭРС-LAN и приложением ВЭРС-LAN Mobile	Напряжение питания, B:
- GSM: Приемо-передачи SMS и/или голосовых сообщений (24 SMS/24 голос)	- от сети переменного тока: 220
- USB: Конфигурирование с ПО ВЭРС-LAN и приложения ВЭРС-LAN Mobile	- от дополнительного источника: 12
- Bluetooth: Конфигурирование с ПО ВЭРС-LAN и приложения ВЭРС-LAN Mobile	Ток потребления, мА:
Длительность звучания выносного звукового оповещателя, мин: 5	- при питании от дополнительного источника питания: 160
Напряжение на клеммах для подключения ШС, В:	- при питании от встроенного аккумулятора, мА: 160
- в дежурном режиме: 17	Потребляемая мощность:
- при разомкнутом состоянии ШС: 22	- от сети переменного тока : 12 ВА
Ток ШС в дежурном режиме, мА: 2.85	Кол-во устанавливаемых аккумуляторов: 1
Номинальное сопротивление выносного резистора, кОм: 7.5	Емкость аккумулятора, А·ч: 4.5
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более: 220	Материал корпуса: Пластик
Параметры информационных выходов:	Степень защиты: IP20
- кол-во выходов типа "Открытый коллектор": 3	Диапазон рабочих температур, °С: -30…+50
- кол-во выходов типа "Сухой контакт": 3	Габаритные размеры. мм: 240х200х84
