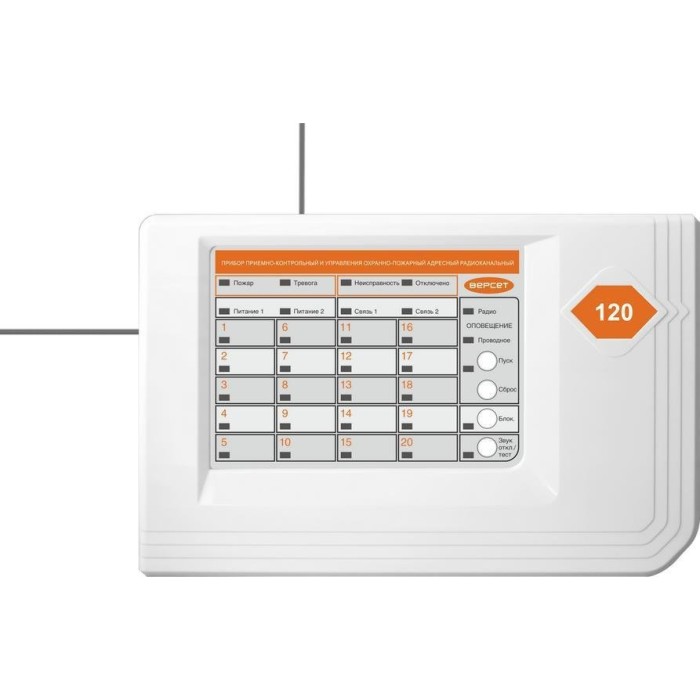

ВС-ПК ВЕКТОР-120. Прибор приемно-контрольный охранно-пожарный. Версет в Орле

Описание ВС-ПК ВЕКТОР-120. Прибор приемно-контрольный охранно-пожарный. Версет

Прибор приемно-контрольный охранно-пожарный радиоканальный, 20 адресных зон, до 64 радиоканальных устройств (в том числе до 24 радиоканальных оповещателей), память 10000 событий, до 80 идентификаторов (радиобрелков, ключей ТМ, кодов пользователей), работа в автономном режиме и в составе системы  ВЕТТА-2020, RS-485, ТМ, два выхода "ОК" для СО и ЗО, 4 реле, 2 входа питания, U-пит.12 В, I-потр.100 мА; IP40, t-раб.-30...+55°С, 254х165х39 мм

Назначение изделия

Прибор приёмно-контрольный и управления охранно-пожарный адресный радиоканальный «ВС-ПК ВЕКТОР-120» предназначен для работы по обеспечению защиты охраняемого объекта от пожара и несанкционированного проникновения, для управления пожарным оповещением. Прибор работает совместно с радиоканальными устройствами: радиоканальными извещателями, радиоканальными оповещателями, радиоканальными брелками, кодонаборными панелями и другими устройствами, входящими в состав адресной охранно-пожарной радиоканальной системы «ВС ВЕКТОР-АР».

Особенности

- прибор работает с 64 радиоканальными извещателями и оповещателями, радиоканальными тревожными и сигнальными кнопками (радиоканальные устройства);
- общее количество радиоканальных оповещателей, подключаемых к прибору – до 24;
- прибор имеет 20 адресных зон охраны, каждой зоне соответствует индикатор ее состояния. За каждой зоной могут быть закреплены один или более радиоканальных извещателей;
- прибор имеет одну зону беспроводного оповещения, за которой закрепляются все радиоканальные оповещатели;
- в приборе реализована двухсторонняя связь с радиоканальными устройствами по двум независимым каналам приема-передачи;
- высокая помехозащищенность радиоканала достигнута возможностью выбора рабочих частот прибора из 16 частотных литер;
- передача данных выполняется с помощью зашифрованных сообщений;
- дальность передачи данных по радиоканалу между прибором и радиоканальными устройствами — до 600 метров на открытой местности;
- наличие интерфейса RS-485 для работы с пультовой системой ВЕТТА – 2020 или подключения устройства регистрации событий;
- управление прибором выполняется радиобрелками, радиоканальными кодонаборными панелями и ключами ТМ. Брелки и ключи могут управлять одной или несколькими зонами — разделами. Возможно управление с пульта системы ВЕТТА-2020;
- прибор ведет электронный журнал событий.

Дополнительное оборудование

(273473) - ВС-РТР ВЕКТОР, Ретранслятор



Пожарные извещатели

(231512) - ДИП-220Р ВЕКТОР (ИП212-220Р), Извещатель пожарный дымовой

(273642) - ДИП-230Р ВЕКТОР (ИП212-230Р), Извещатель пожарный дымовой со встроенной сиреной

(265215) - ИП101-17Р-A1R "ИП-17Р-А1R ВЕКТОР", Извещатель тепловой t-сраб.54...65°С

(265216) - ИП101-17Р-A3R "ИП-17Р-А3R ВЕКТОР", Извещатель тепловой t-сраб.64...76°С

(256537) - ВС-ИПР-031 ВЕКТОР, Извещатель пожарный ручной радиоканальный

(278089) - ВС-УДП ВЕКТОР, Устройство дистанционного пуска

(231531) - ВС-ПИ ВЕКТОР, Радиопередающее устройство (РПД)



Оповещатели

(246790) - ВОСХОД-Р-024, Оповещатель свето-звуковой радиоканальный

(231528) - ВОСХОД-Р "Выход", Табло световое, питание от 2-х батарей CR123A(3В)

(239123) - ВОСХОД-Р 12В "Выход", Табло световое, внешнее питание 12 В

(262930) - ВОСХОД-Р-01 "Пожар", Табло световое, питание от 2-х батарей CR123A(3В)

(280249) - ВОСХОД-Р-02 "Стрелка вправо", Табло световое, питание от 2-х батарей CR123A(3В)

(284667) - ВОСХОД-Р-03 "Стрелка влево", Табло световое, питание от 2-х батарей CR123A(3В)

(239082) - ВОСХОД-РС1 "Выход", Табло со встроенной сиреной, питание от 2-х батарей CR123A(3В)

(239124) - ВОСХОД-РС1 12В "Выход", Табло со встроенной сиреной, внешнее питание 12 В

(290260) - ВОСХОД-РС1-01 "Пожар", Табло со встроенной сиреной, питание от 2-х батарей CR123A(3В)

(238921) - ВОСХОД-РС1-02 "Стрелка вправо", Табло со встроенной сиреной, питание от 2-х батарей CR123A(3В)

(238922) - ВОСХОД-РС1-03 "Стрелка влево", Табло со встроенной сиреной, питание от 2-х батарей CR123A(3В)

(244348) - ТОН-Р-028, Оповещатель речевой



Устройства управления

(231532) - Б4-Р (Б-4 Р) ВЕКТОР, Радиобрелок

(263515) - ВС-РК ВЕКТОР, Радиоустройство



Охранные извещатели

(231530) - ВС-СМК ВЕКТОР, Извещатель магнитоконтактный

(263516) - ВС-ТК ВЕКТОР, Брелок тревожной сигнализации 4-х кнопочный

(263517) - ВС-ТКС ВЕКТОР, Кнопка тревожная стационарная

(246789) - ВС-ИК-021 ВЕКТОР, Извещатель ИК-объемный

(256536) - ВС-ИК-022 ВЕКТОР, Извещатель ИК-поверхностный ("штора")

(276262) - Сонар-Р, Извещатель разбития стекла



Устройства подачи сигналов вызова

(273643) - ВС-CК ВЕКТОР, Брелок вызова 4-х кнопочный

(273644) - ВС-CКС ВЕКТОР, Кнопка вызова стационарная



Устройства регистрации событий

(282510) - ВС-USB-RS485-116, Адаптер для считывания журнала событий прибора ВС-ПК ВЕКТОР-116(120) в ПК

(281529) - ВС-УРС ВЕКТОР, Устройство регистрации событий

Количество адресных зон охраны: 20	- коммутируемый ток, А: 3
Кол-во регистрируемых радиоканальных уст-в: 64	Напряжение питания, B:
Количество радиоканальных оповещателей: 24	- от внешнего источника питания: 10.5…15
Общее количество радиоканальных брелков, паролей кодонаборных панелей и электронных ключей: 80	Ток потребления, мА:
Дальность радиосвязи, м: до 600	- не более: 100
Параметры релейных выходов:	Степень защиты: IP40
- кол-во релейных выходов: 4	Диапазон рабочих температур, °С: -30…+55
- коммутируемое напряжение, В: 250	Габаритные размеры. мм: 254х165х39
