Описание ДПМГ-2-40 Ex. Датчик положения магнитогерконовый взрывозащищённый. Магнито-Контакт

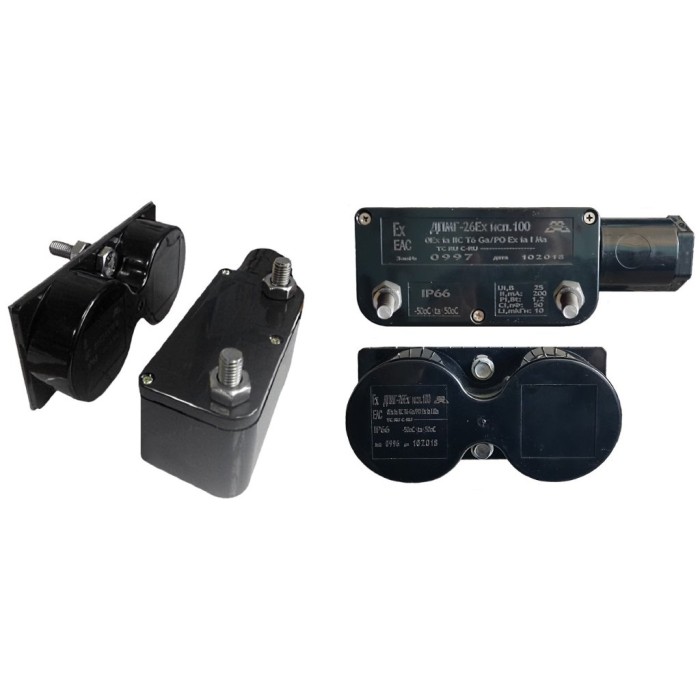

Датчик положения магнитогерконовый взрывозащищенный; 0Ex ia IIC T6 Ga/РО Ex ia I Ma; расстояние между блоками: 40 мм (контакты замкнуты), 100 мм (контакты разомкнуты); IP66/IP68, t-раб.-50...+50°C, блок геркона 160х55х52 мм, блок магнитов 287х100х41.5 мм

Назначение изделия

Датчики положения магнитогерконовые взрывозащищённые ДПМГ-2 предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов во взрывоопасных зонах. Конструктивно датчики положения состоят из двух компонентов: датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита), выполненных из антистатичного пластика с поверхностным сопротивлением не более 109 Ом. Корпус блока геркона оборудован тампером на вскрытие с выводом контактов тампера на отдельный клеммник.

Датчики имеют маркировку взрывозащиты 0Ex ia IIC T6 Ga/РО Ex ia I Ma по ГОСТ 31610.0-2014 (IEC60079-0:2011).

Дополнительное оборудование

290893 К-02 (нержавейка), Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2

290895 К-03 (нержавейка), Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2



290892 К-02, Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3

290894 К-03, Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3

Маркировка по взрывозащите: 0Ex ia IIC T6 Ga/РО Ex ia I Ma	- максимальный коммутируемый ток, мА: 200
Тип контактов: НЗ	Степень защиты: IP66
Расстояние между магнитом и герконом, мм:	Диапазон рабочих температур, °С: -50…+50
- при размыкании контактов, более: 100	Габаритные размеры, мм:
- при замыкании контактов, менее: 40	- корпус геркона: 160х55х52
Максимально допустимые токи и напряжения:	- корпус магнита: 150х70х38
- максимальное коммутируемое напряжение, В: 25	Масса, не более, кг: 0.155
