Описание ОПС-041: Пультовая система передачи извещений "ВЕТТА-2020"

Описание решения

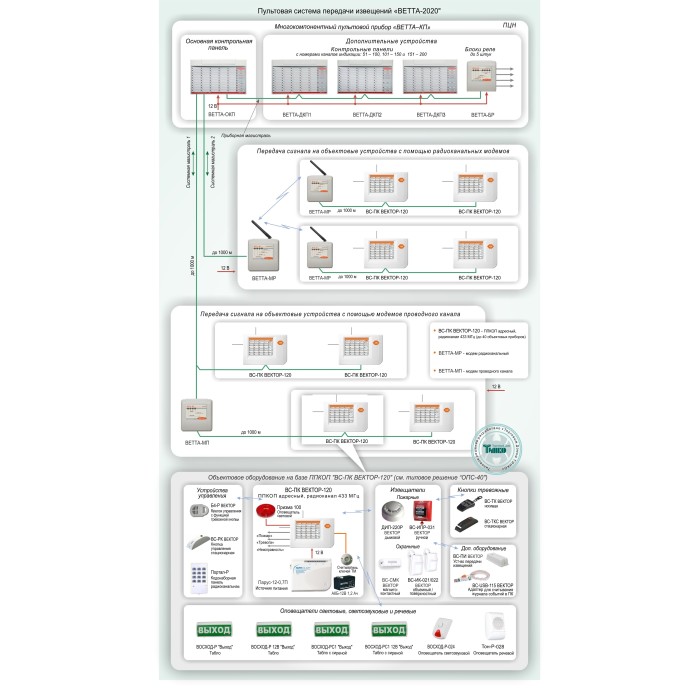

Решение построения системы передачи извещений на пульт централизованного наблюдения (удаленный мониторинг) основано на базе пультовой системы "ВЕТТА-2020"  производства НПП «ВЕРСЕТ».
- Центральным элементом системы является многокомпонентный пультовой прибор «ВЕТТА–КП», который обеспечивает прием, обработку, накопление и отображение извещений, поступающих от подключенных к системе объектовых приборов и элементов системы передачи извещений.
- Пультовой прибор «ВЕТТА–КП» является многокомпонентным устройством. В минимальной конфигурации он содержит одну контрольную панель «ВЕТТА–ОКП» (основная контрольная панель), обеспечивающую контроль до 50 адресных зон охраны.
- Пультовой прибор может наращиваться панелями «ВЕТТА–ДКП» (дополнительная контрольная панель), каждая из которых, в свою очередь, контролирует до 50–и адресных зон. Общее количество панелей «ВЕТТА–ДКП» – не более 3–х .
- В состав пультового прибора могут входить также дополнительные устройства – блоки реле «ВЕТТА–БР» (до пяти блоков), каждый содержит по 4 реле, которые выдают сигналы во внешние цепи по событиям в системе.
- Связь между пультовым и объектовыми приборами обеспечивает Система Передачи Извещений (СПИ). Работой СПИ управляет пультовой прибор, а каналы передачи данных строятся с использованием универсальных приемно–передающих устройств -  модемов.
- Важной особенностью СПИ является возможность передачи сигнала как по проводному каналу, используя модемы проводного канала «ВЕТТА–МП», так и по радиоканалу – с помощью радиоканальных модемов «ВЕТТА–МР».
- Связь между компонентами пультового прибора производится через приборную проводную магистраль, соответствующую протоколу RS–485. Управление взаимодействием компонентов прибора осуществляет основная контрольная панель «ВЕТТА–ОКП».
- Взаимодействие с объектовыми приборами и модемами  происходит с помощью двух системных магистралей по протоколу RS–485 под управлением «ВЕТТА–ОКП».
- В качестве объектовых приборов могут использоваться приборы приемно–контрольные охранно–пожарные адресные радиоканальные «ВС–ПК ВЕКТОР–120» со своими наборами адресных радиоканальных извещателей и оповещателей (см. типовое решение ОПС-40).
- Питание всех элементов пультового прибора осуществляется от внешних резервированных источников питания (РИП) номинальным напряжением 12 В.
- Дальность уверенной связи с антеннами, поставляемыми в комплекте с модемами, в условиях открытой местности и благоприятной помеховой обстановки составляет не менее 1200 м. В зависимости от конфигурации СПИ расстояние между пультовым и объектовыми приборами может достигать нескольких километров.
- Для распределенных объектов с большим расстоянием между строениями – это наиболее экономичное и простое решение.
