SVP-07T. Видеотрансформатор изолирующий. РУССБЫТ в Орле

Name: SVP-07T. Видеотрансформатор изолирующий. РУССБЫТ в Орле
Brand: РУССБЫТ
SKU: 464
Price: 8358 RUB
Availability: OutOfStock

Акция

Топ

Код: 052149

Артикул: 464

Производитель: РУССБЫТ

Предзаказ

8399р.-0 % 8358р.

Нашли дешевле ?

Краткое описание

Видеотрансформатор изолирующий. Пассивная гальван. развязка, подавление помех от «земляных токовых петель». Не требуется питания.Назначение изделияУстройство SVP-07T предназначено для гальванической развязки передающего ...

Характеристики

Входное и выходное сопротивления, Ом - 75

Габаритные размеры. мм - 93х50х20

Диапазон рабочих температур, °С - -25…+55

Смотреть все

Оплата

Минимальная сумма покупки 3000 руб

Доставка

Стоимость доставки согласно тарифам перевозчика по России 1 - 3 дня

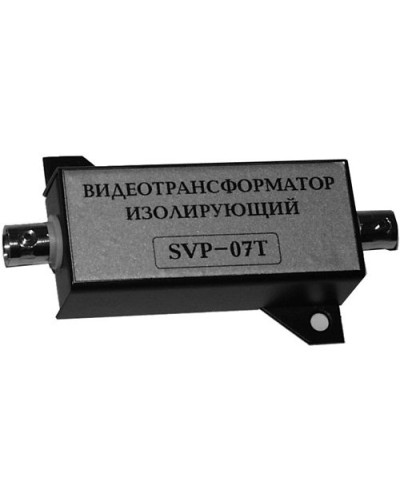

Описание SVP-07T. Видеотрансформатор изолирующий. РУССБЫТ

Видеотрансформатор изолирующий. Пассивная гальван. развязка, подавление помех от «земляных токовых петель». Не требуется питания.

Назначение изделия

Устройство SVP-07T предназначено для гальванической развязки передающего и приемного оборудования при передаче телевизионного сигнала по коаксиальным линиям связи. Трансформатор включается последовательно в разрыв коаксиальной видеолинии, тем самым разрывая цепь помехи по внутреннему и внешнему проводникам кабеля. Устройство позволяет устранить фоновые помехи на изображении, возникающие из-за "земляных токовых петель" при разности потенциалов между точками заземления оборудования.

Особенности

Видеотрансформатор выполнен на базе магнитопровода с использованием ленточных кольцевых сердечников из аморфных сплавов железа и кобальта. Дополнительная специальная термическая обработка сердечников обеспечивает требуемые электромагнитные параметры магнитопровода, что позволяет транслировать видеосигнал в полной полосе частот без ухудшения качества получаемого изображения.

SVP-07T может использоваться в системах дуплексной передачи разнотипных сигналов по одному коаксиальному кабелю. Например, видеосигнал и коды телеметрии.

Отсутствие электропитания и регулировок дает возможность при монтаже включать видеотрансформатор в любом удобном месте.

Входное и выходное сопротивления, Ом: 75	Неравномерность частотной характеристики, дБ: менее 3
Полоса рабочих частот, МГц: 50 Гц- 7 МГц	Диапазон рабочих температур, °С: -25…+55
Уровень входного сигнала, В: 0.5-1.5	Габаритные размеры. мм: 93х50х20
